自吸泵

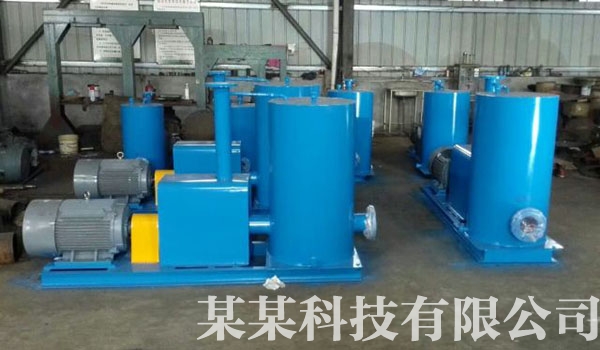

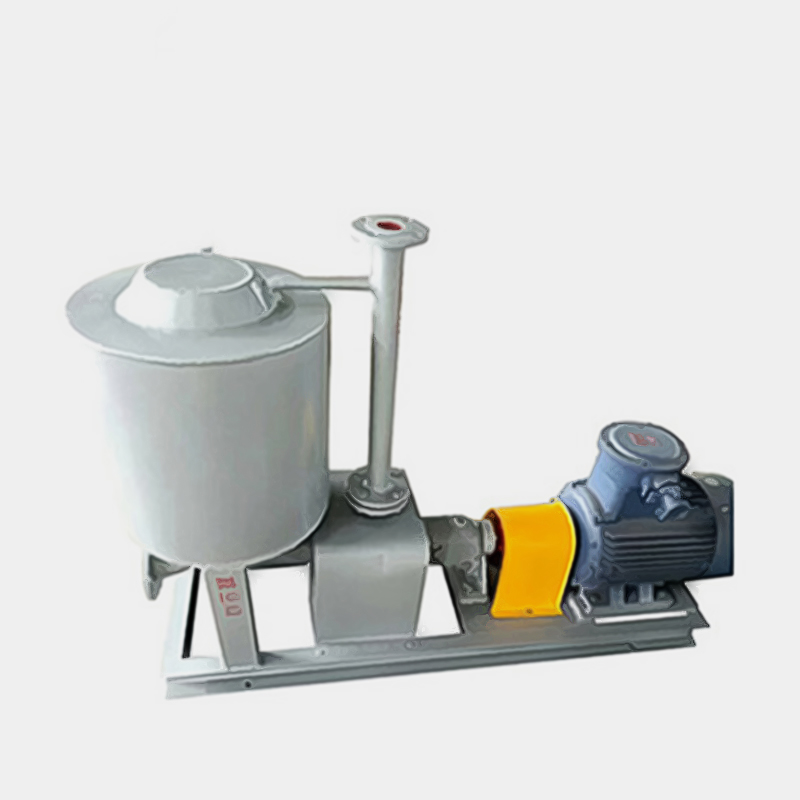

TBZB保溫同步排吸泵
TBZB保溫同步排吸泵適用于在常溫下有凝固結晶性的化工介質，適用于汽化點需冷卻的介質，也適用于高寒高原地帶介質溫度-80~+250℃輸送溶液介質凝固點(或結晶點溫度)高，具有腐蝕的液體。
概述
TBZB保溫同步排吸泵適用于在常溫下有凝固結晶性的化工介質，適用于汽化點需冷卻的介質，也適用于高寒高原地帶介質溫度-80~+250℃輸送溶液介質凝固點(或結晶點溫度)高，具有腐蝕的液體。
應用范圍
工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、空調、采暖、冷卻冷凍系統、鍋爐高溫?zé)崴仍鰤汉徒o水。食品、醫藥、化工、石油等行業輸送水、化學介質及各種液體。
結構簡圖
型號意義
性能參數表
| 泵型號 | 流量Q | 揚程 H | 效率η | 必需汽蝕余量 | ||
| (m3/h) | (L/S) | (m) | 軸功率 | （%） | （NPSH）(m) | |
| TBZB32-20-125 | 3.2 | 0.88 | 20 | 0.48 | 35 | 5 |
| TBZB32-20-160 | 3.2 | 0.88 | 32 | 0.93 | 30 | 3.5 |
| TBZB32-20-200 | 3.2 | 0.88 | 50 | 1.62 | 27 | 4 |
| TBZB32-20-250 | 3.2 | 0.88 | 80 | 4.1 | 17 | 4.5 |
| TBZB40-20-125 | 6.3 | 1.74 | 20 | 0.66 | 52 | 5 |
| TBZB40-20-160 | 6.3 | 1.74 | 32 | 1.53 | 36 | 3.5 |
| TBZB40-20-200 | 6.3 | 1.74 | 50 | 2.52 | 34 | 3.5 |
| TBZB40-20-250 | 6.3 | 1.74 | 80 | 5.3 | 26 | 4.5 |
| TBZB50-32-125 | 7.5 | 2.08 | 23 | 1.09 | 43 | 2 |
| 12.5 | 3.47 | 20 | 1.33 | 51 | 2 | |
| 15 | 4.17 | 18 | 1.5 | 49 | 2.5 | |
| TBZB50-32-125A | 6.8 | 1.89 | 18.8 | 0.87 | 40 | 2 |
| 11.3 | 3.14 | 16.4 | 1.01 | 50 | 2 | |
| 13.6 | 4.17 | 14.7 | 1.16 | 47 | 2.5 | |
| TBZB50-32-125 | 3.75 | 1.04 | 5.75 | 0.16 | 36 | 1 |
| 6.3 | 1.74 | 5 | 0.19 | 45 | 1 | |
| 7.5 | 2.08 | 4.5 | 0.21 | 44 | 1.2 | |
| TBZB50-32-125A | 3.4 | 0.94 | 4.7 | 0.13 | 33.3 | 1 |
| 5.7 | 1.59 | 4.1 | 0.149 | 43 | 1 | |
| 6.8 | 1.89 | 3.7 | 0.163 | 42 | 1.2 | |
| TBZB50-32-160 | 7.5 | 2.08 | 34.5 | 2.13 | 33 | 2 |
| 12.5 | 3.47 | 32 | 2.37 | 46 | 2 | |
| 15 | 4.17 | 30 | 2.45 | 50 | 2.5 | |
| TBZB50-32-160A | 6.8 | 1.89 | 28.5 | 1.76 | 30 | 2 |
| 11.3 | 3.14 | 26.4 | 1.85 | 44 | 2 | |
| 13.6 | 3.78 | 24.8 | 1.91 | 48 | 2.5 | |
| TBZB50-32-160 | 3.75 | 1.04 | 8.6 | 0.3 | 29 | 1 |
| 6.3 | 1.74 | 8 | 0.34 | 40 | 1 | |
| 7.5 | 2.08 | 7.5 | 0.36 | 43 | 1.2 | |
| TBZB50-32-160A | 3.4 | 0.94 | 7.1 | 0.253 | 25.9 | 2 |
| 5.7 | 1.59 | 6.6 | 0.277 | 37.1 | 2 | |
| 6.8 | 1.89 | 6.2 | 0.28 | 41 | 2.5 | |
| TBZB50-32-200 | 7.5 | 2.08 | 51.8 | 3.78 | 28 | 2 |
| 12.5 | 3.47 | 50 | 4.36 | 39 | 2 | |
| 15 | 4.17 | 48 | 4.56 | 43 | 2.5 | |
| TBZB50-32-200A | 6.8 | 1.89 | 42.7 | 3.16 | 25 | 2 |
| 11.3 | 3.14 | 41 | 3.24 | 38 | 2 | |
| 13.6 | 3.78 | 39.5 | 3.57 | 41 | 2.5 | |
| TBZB50-32-200 | 3.75 | 1.04 | 12.9 | 0.57 | 23 | 1 |
適用范圍
最大工作壓力：≤1.6MPa（吸入壓力+泵揚程<1.6MPa）
介質溫度：-10℃~80℃、120℃，環境溫度<40℃，相對濕度<95%。
輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm。
故障原因與解決方案
泵為臥式結構、進口可以任意方向，出口垂直向上。零部件少、結構緊湊、運行平穩、振動小、噪聲低。占地面積少、安裝方便、維修不用動管道。軸封采用機械密封，無泄漏設計，使用壽命長。
