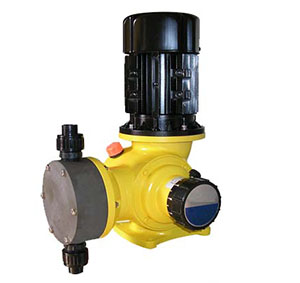

GM型隔膜計量泵

1、可變偏心機械驅動，確保脈動平緩

2、機械驅動隔膜，物料側無隔膜護盤，便于物料通過

3、耐磨球軸承，工作更穩定

4、鑄鋁殼體、整體重量輕

5、流量最大可達500L/H，壓力最大可達1.0MPa

6、抗壓膜片使泵具有無泄漏特點

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：沒有了上一個：JM機械隔膜式計量泵

概述

流量范圍:0-500 L/H
壓力范圍: 0-1.0 MPA
電機功率: 370W,220V / 380V / 420V / 110V, 50/60Hz
驅動系統: 兩相、三相電機或防爆電機
防護等級: IP55
工作條件環境溫度: -30℃ --- 80℃ 流量控制:手動控制, 自動控制(接收4-20mA 信號)

應用范圍

環境溫度: -30℃ --- 80℃

結構簡圖

主要材料

泵頭: SUS304, SUS316, PVC, PTFE
隔膜: PTFE
單向閥: SUS304, SUS316, PVC, PTFE
閥球: ZrO2, SUS304, SUS316, 陶瓷

型號意義

性能參數表

型號	型號(L/h)	壓力(Mpa)	沖次	功率	進出口徑(DN)	重量
型號	型號(L/h)	壓力(Mpa)	(min-1)	功率	進出口徑(DN)	重量
GM25/1.0	25	1	48	0.37	ф6軟管	22
GM50/1.0	50	1	48	0.25	15
GM80/0.7	80	0.7	96	0.37	15
GM120/0.7	120	0.7	48	0.37	15
GM170/0.7	170	0.7	96	0.37	15
GM240/0.7	240	0.7	96	0.37	15
GM330/0.5	330	0.5	144	0.55	15	28
GM400/0.5	400	0.5	144	0.55	15
GM500/0.5	500	0.5	144	0.55	15
