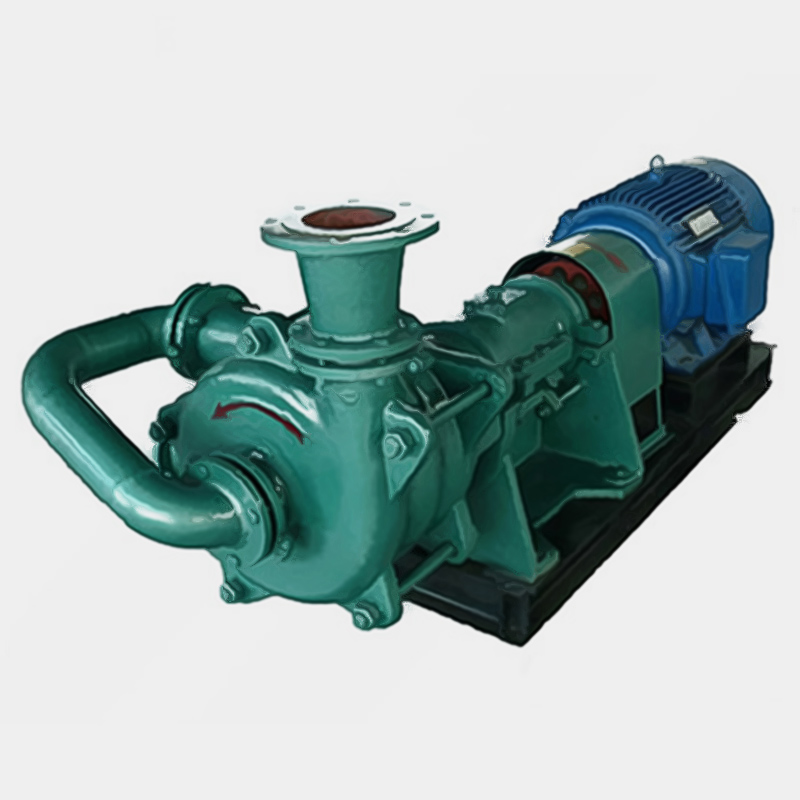

ZJE壓濾機入料泵

ZJE專用泵是一種性能特殊的雜質泵。近年來，被業內人士稱之為“壓濾機專用入料加壓泵”。該泵由后側面吸入漿液，簡單的填料密封無泄漏，更重要的是其流量、揚程曲線很陡，非常適合一些特殊的工況。

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：YL型壓濾機泵上一個：HFM-2型雙級壓濾機加壓喂料泵

概述

ZJE壓濾機入料泵選用本資料所列主要技術參數為泵在1480r/min時的數據，對于要求壓力低的工況，可適當?shù)那邢魅~輪或降低泵轉數來解決，還可選用我廠生產的zj系列渣漿泵，zj型泵的機械密封與ZJE-Ⅱ泵一樣“無泄露”。本資料只提供幾個直連傳動的基礎尺寸。因地形限制或改變泵轉數需要皮帶傳送的基礎尺寸，由現場提供具體數據另行設計。皮帶傳動方式一般由尾架式、平行式、背托式傳動。

應用范圍

水力設計、結構設計先進新穎、效率高、抗腐蝕、運行平穩可靠；
前期入料流量大，壓力低；
后期壓榨流量小，壓力高；
軸密封簡單可靠，不注水、不用機械密封、無泄露；

壓濾入料不用變頻調速，輸送濃度高；

結構簡圖

型號意義

性能參數表

項目型號	轉速 r/min	流量 m3/h	揚程 m	最大軸功率 K/H	參考電機
					型號	功率（Kw）
65ZJE-Ⅱ	1480	27.5 41.4 55.2 69.0 80.0	76.0 72.266.1 56.0 43.5	22.3	Y225S-4	30
						37
80ZJE-Ⅱ	1480	40.0 60.0 80.0 100 115	76.0 72.2 66.1 56.0 43.5	32	Y225S-4	37
					Y225M-4	45
100ZJE-Ⅱ	1480	56.0 85.0 113 150 169	73.3 69.0 62.5 51.2 44.0	49	Y225M-4	45
					Y225M-4	55
125ZJE-Ⅱ	1480	70.0 105 140 186 245	73.5 71.6 68.6 61.9 48.5	62.5	Y225M-4	55
					Y280S-4	75
125ZJE-Ⅱ	1480	79.7 119 159 211 279	80.0 78.0 74.8 67.5 52.9	78.2	Y280S-4	75
					Y280M-4	90
125ZJE-Ⅱ	1480	58.0 87.0 116 154 203	91.8 89.1 85.7 77.3 60.6	64.7	Y280S-4	75
					Y280M-4	90
